專欄|無人機大時代:太陽能板空拍巡檢

無人機航拍的運用大致可分為影視、新聞、生物紀錄、地形探勘、運動賽事跟拍、城市風貌展示、古蹟拍攝……等多種類型。而無人機技術的逐年成熟,帶動了航拍的快速發展。搭載不同任務設備進行之空拍巡檢(aerial inspection),已然是各領域、產業的未來趨勢。

圖:無人機航拍應用廣泛(來源:網路)



空拍巡檢可以做什麼?

無人機的空拍巡檢(drone inspection)不僅快速便利,也能保障巡檢人員的人身安全。例如:電力電塔、太陽能板、橋梁、鐵塔、煙囪、下水道的檢查,甚至山域搜索救援、災害評估或地形地物的3D建模等應用,都能夠透過無人機航拍達到絕佳的效果。

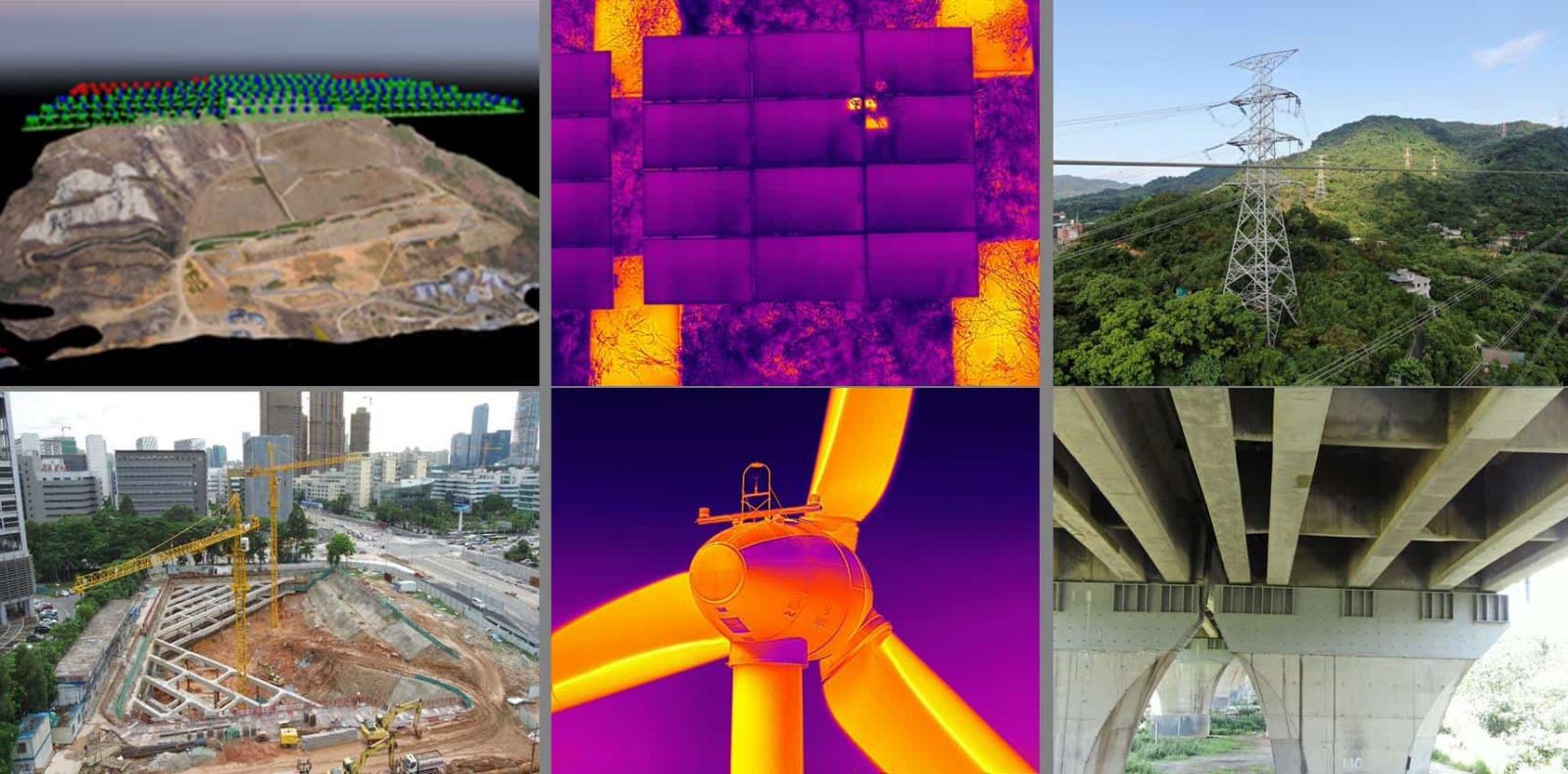

圖:無人機空拍巡檢是未來趨勢(來源:網路)



那麼今天我們就來談談目前最夯的太陽能板巡檢

台灣近年積極發展綠能、投資再生能源,其中以太陽光電產業最為炙手可熱。要如何維護如此大面積的地面型光電,是眾業者必須得提前思考的問題。
透過紅外線熱像儀的非破壞檢測,是目前速度最快、效果最佳的檢測方式。

太陽能板非破壞巡檢可以分為以下兩種類型:



傳統巡檢一般會手持紅外線熱像設備,兩人一組,進行步行巡檢。以太陽光電裝置容量500KW來說,需要花費2至3天的時間,極為耗時且無效率。

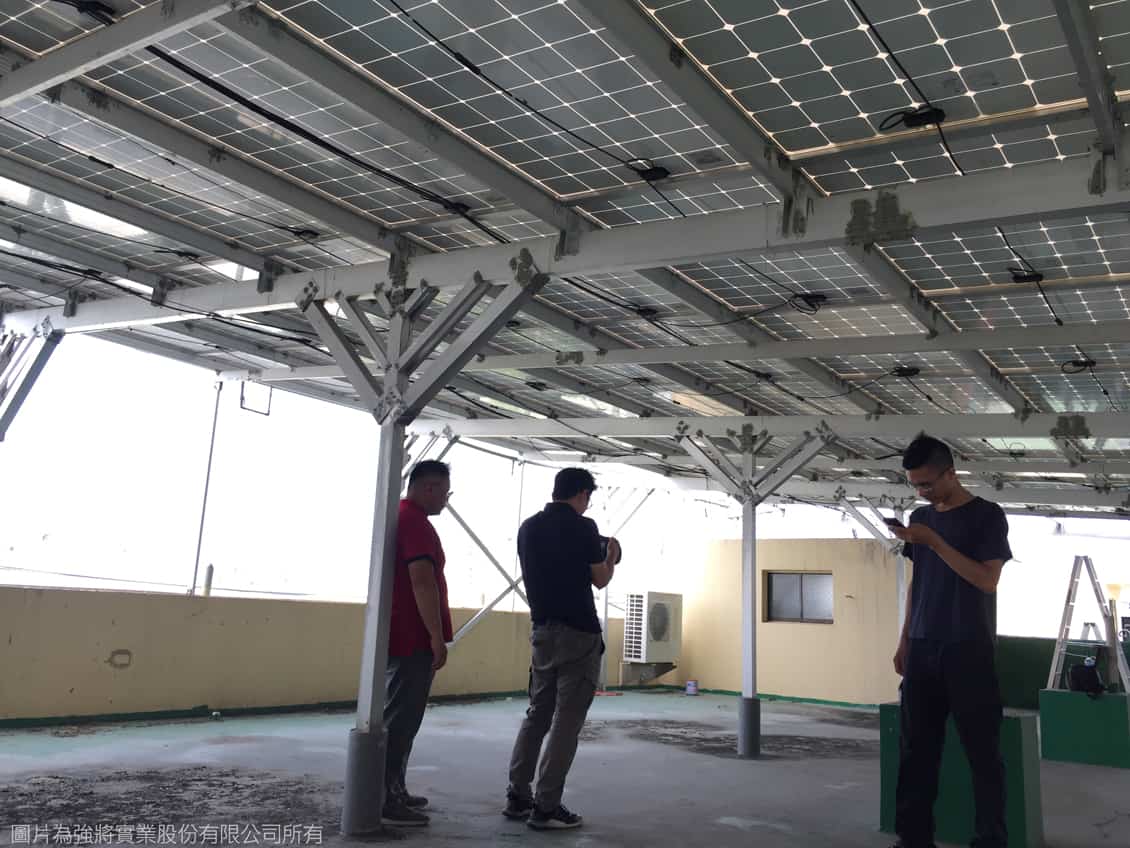

圖:手持紅外線熱像儀檢測



無人機巡檢同樣是兩人一組,事前設定好飛行區域路徑,只需要2至3小時(甚至更快),便能完成大規模、大面積的太陽光電板巡查。此時,只需要再使用手持紅外線熱像儀,針對異常熱斑區域進行詳查,大幅節省時間與人力。

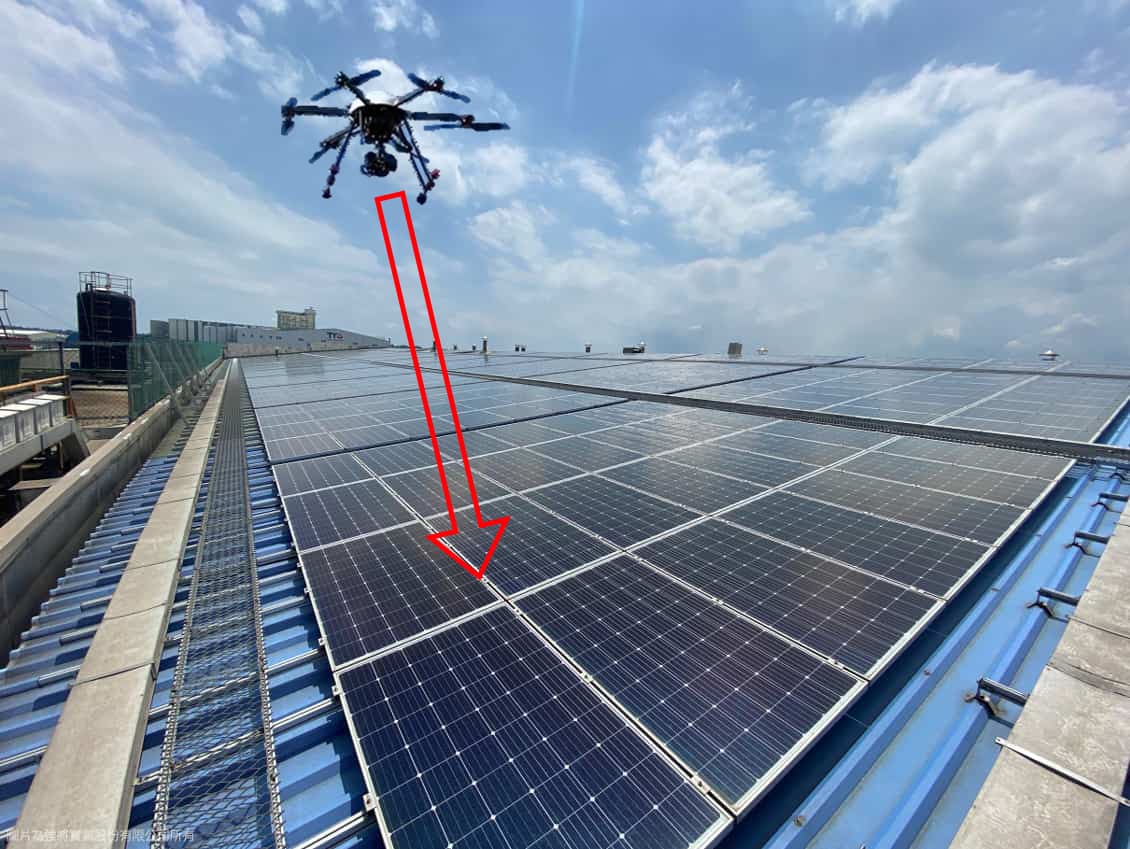

圖:無人機空拍巡檢影像



太陽能板巡檢流程與規劃



正射影像(Orthophoto)
無人機使用自動路徑規劃後,依照不同場域大小、不規則面積形狀、解析度等參數,設定好高度及重疊率、鏡頭角度進行案場拍照。針對特定區域所採集到的照片,經由拼接軟體後至即可生成2D的案場高清空照圖,方便後續定位故障太陽能板位置。

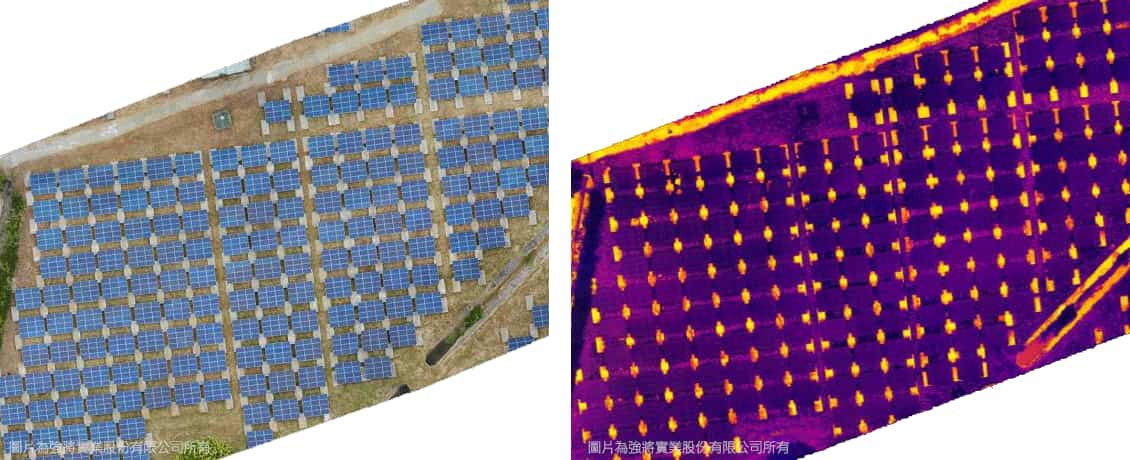

圖:左圖為可見光影像空照圖,右圖則為紅外線熱像空照圖



異常標示
通常可見光的正射影像都可以正常拼接。紅外線影像因解析度低,拼接較為困難,故多以單張紅外線熱像在軟體內針對異常熱斑位置進行分析,並於可見光影像內標註位置,方便業主更快速地進行異常維修。

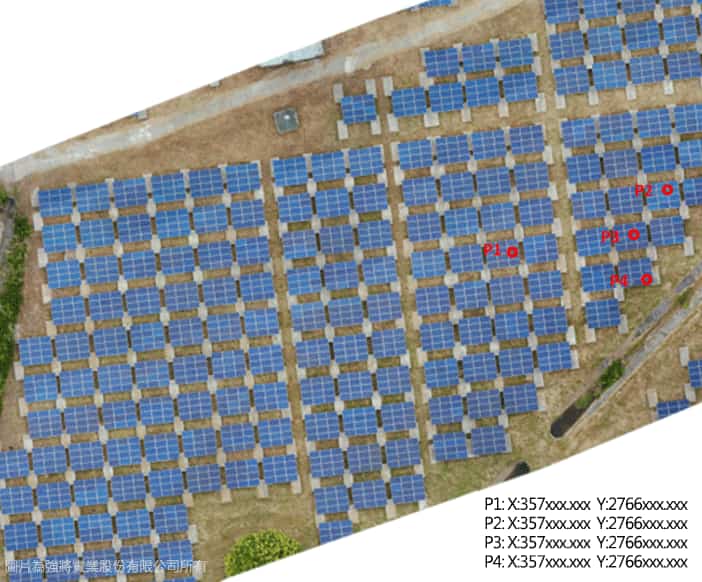

圖:可見光空照圖上標示出P1、P2、P3、P4四點異常,附上詳細座標



照片分析如下:

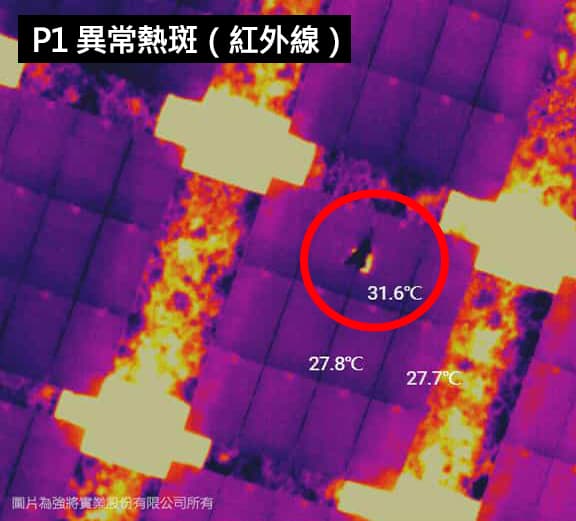

圖:紅外線熱影像可明顯看到有黑色熱斑

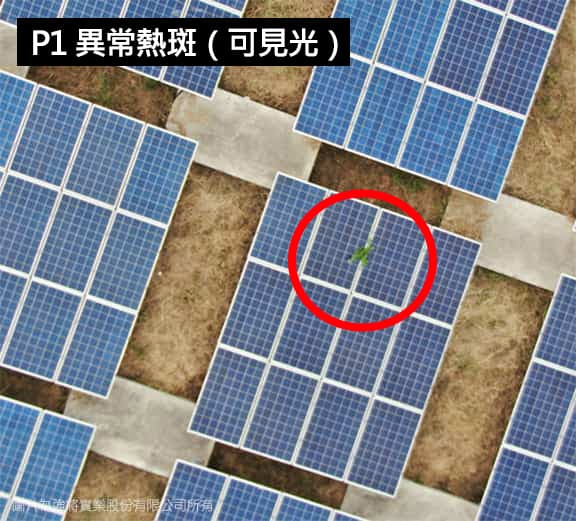

圖:可見光影像作為對照以辨識異常處





由紅外線熱像儀快速巡查出有問題的熱斑位置後,再從可見光影像輔助判斷面板外觀是否異常;若外觀無異常,可能就需要更進一步的檢查。



太陽能板拍攝注意事項
一般來說,太陽能板在使用紅外線熱像儀拍攝時,盡量將熱像儀與太陽能板保持90度的拍攝角度。熱像儀與被攝物角度若大於45度,熱像儀很有可能會接收到太陽能板反射到的天空等其他環境溫度,並非太陽能板的實際溫度。

圖:熱像儀拍攝角度盡量與被攝物保持90度,以免溫度量測出現誤差(示意圖)



太陽能板常見問題
1.    太陽能板表面髒污破裂
2.    表面雜草或是鳥糞
3.    太陽能板隱裂
4.    太陽能電池串接焊接不良
5.    太陽背板接線盒故障,保險絲燒毀或是斷路
6.    太陽能背板破裂
以上異常皆可能產生溫度差異,形成熱斑。





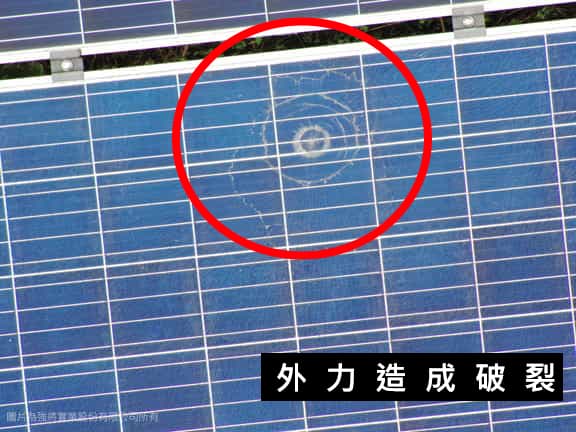

圖:太陽能板有明顯外觀破裂

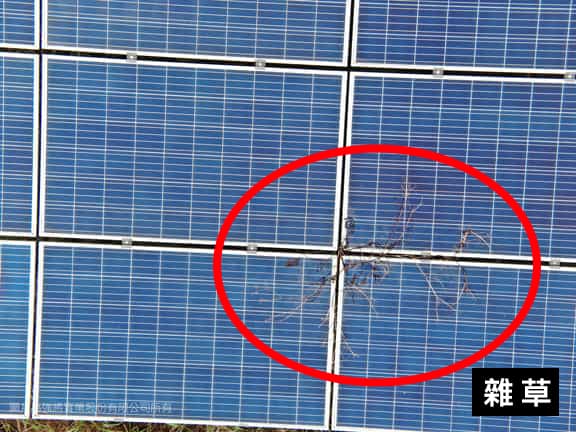

圖:太陽能板表面雜草蔓延





以無人機搭配熱像儀進行太陽能板巡檢,是未來的趨勢。只要掌握好上述要點,就可以有效率且快速地完成巡查,及時發覺異常位置,避免肉眼看不見的故障造成巨大的損失。
