光學氣體成像儀（Optical Gas Imaging Camera，OGI）有兩種類型：致冷式（cooled）與非致冷式（uncooled）。這兩種有甚麼分別？又要如何選擇出最合適的設備？
即便是很低溫的物體，都會散發熱輻射能量。非致冷式的設備使用微輻射熱阻型感測器（microbolometer detector），此感測器在溫度變化時會發生電阻變化，可以藉此測量和顯示輻射能量。
當使用者將OGI設備對準目標時，目標發散的熱輻射能量將會透過鏡頭聚焦至感測器上。當感測器吸收熱輻射能量時，感測器中的元件將會依能量多寡，分別發生電阻變化。元件的電阻變化將會轉換成數值，經過校正與分配顏色，轉換成你我熟悉的熱影像。
致冷式的感測器則是吸收紅外線能量光子後，將光子直接轉換成電子。經過積分時間，可依照電性的改變讀出電訊號，轉換成數字且分配顏色，以視覺化的方式生成熱影像。
致冷式的關鍵在於低溫冷卻器。冷卻器與紅外線感測器整合，將溫度降至約 77K 或 -196°C/-321°F。使感測器的溫度維持在低溫狀態，此舉能夠大幅提高設備靈敏度與抑制熱雜訊。
一般來說，致冷式的熱像儀靈敏度高於非致冷式的設備，最終的成像畫質也比較好。雖然價錢較為高昂，但是在氣體檢測上的表現，比非致冷式設備來的優秀許多，能夠量測到更多細微的洩漏。

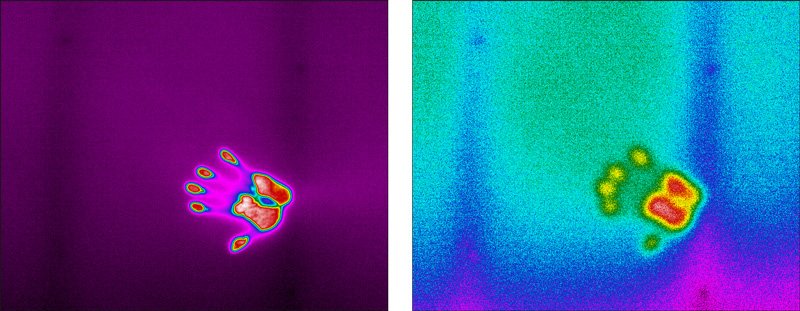

左圖：用致冷式熱像儀拍攝在牆面上留下的手掌溫度：右圖：經過兩分鐘後，再次拍攝，依舊可見清晰的溫度殘留

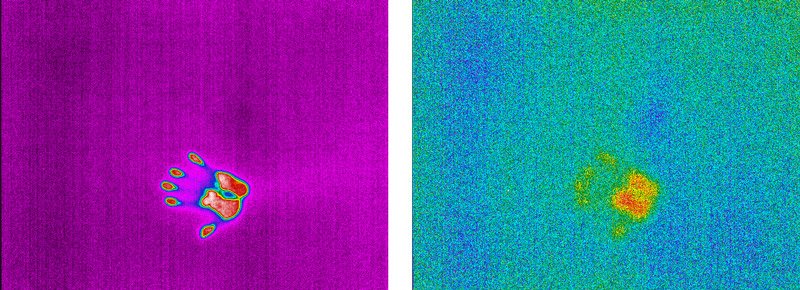

左圖：用非致冷式熱像儀拍攝在牆面上留下的手掌溫度；右圖：經過兩分鐘後，再次拍攝，可見非致冷式熱像儀拍攝的影像，較致冷式熱像儀拍攝的影像要來的模糊
不過，致冷式熱像儀的冷卻器需要消耗大量電力，容易耗損動件，MTBF平均使用時間約10000至13000小時後須更換。而非致冷式的設備，不僅製造成本與維護成本皆比較低。
就像前面說的，在氣體成像上，致冷式感測器的表現優於非致冷式感測器。所以OGI的設計，皆以致冷式為主。
非致冷式的設備如GF77，雖然他們以更低的成本製造，仍能夠滿足基本的氣體成像需求，且因為它的設計相對簡單維護成本低，可能更適合全天候24小時的監控應用。
不過，需要注意的是，非致冷式的OGI設備，只能檢測一種或是少數種類的氣體；致冷式的設備則可以同時進行多種的氣體洩漏檢測。
致冷式的設備靈敏度高、影像畫質高，可檢測出微量或是低濃度的氣體洩漏，遠距離偵測洩漏也毫無問題。能輔導業者檢視設備廠房是否符合環境保護法規，也能增進稽查人員的稽查成效。
以經典暢銷的FLIR GF320為例，僅需一台設備即可檢測出數百種揮發性有機物（VOCs），已被多間石化業者與政府單位所用。此外，FLIR 光學氣體成像儀還能夠結合量化型產品工業分析平板電腦FLIR QL320，計算洩漏量，提供更多資訊。縱使冷卻器增加了重量和維護成本，但致冷式設備的優勢與其帶來的效益卻是毫無置疑的。
經典暢銷的GF系列可檢測出數百種揮發性有機物（VOCs），設計符合人體工學，靈敏檢測之餘也照顧到檢測人員的使用經驗
如果使用者僅需檢測大範圍且明確單一氣體的洩漏，那麼FLIR GF77這類的非致冷式熱像儀，則是較經濟實惠的選擇。FLIR GF77特地針對溫度進行了校正，提供了電氣機械檢測和氣體檢測雙重功能。與致冷式設備不同，若要偵測不同氣體，則需要使用不同的鏡頭。以GF77來說，透過更換鏡頭可以偵測到甲烷、六氟化硫、氨氣、乙烯等等。

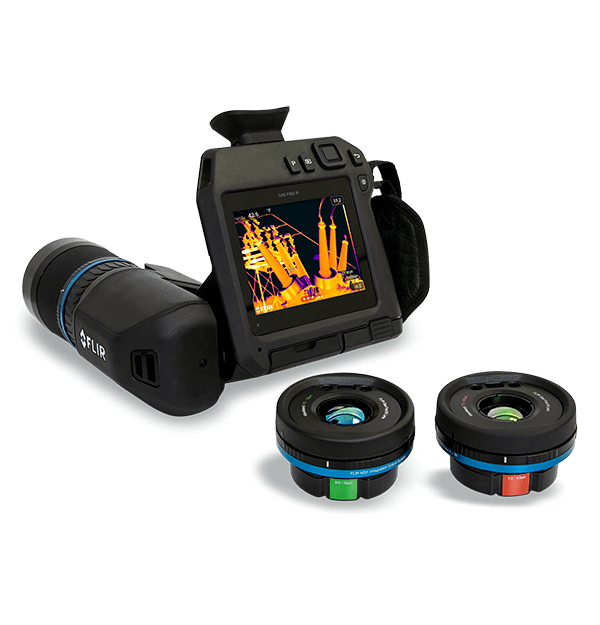

FLIR GF77 非致冷式熱像儀 透過更換鏡頭也能檢測出多種氣體洩漏
