檢測橋樑、高架道路混凝土結構的方法，傳統是以錘擊測試為主。檢查人員實際使用槌子進行表面的敲擊，檢查混凝土是否有破損。然而此類檢查方法，不僅難以檢測、安全堪慮，更是耗費時日。
若是以紅外線熱像儀搭配IrBAS系統檢測，人員無需爬上橋墩即能進行檢測工作。也能一次針對大範圍區域進行拍攝與診斷，大幅提升檢查人員的人身安全跟節省時間。
拍攝記錄下的熱影像，也能透過軟體分析，輕易地辨識出異常位置，讓人員能夠做出決策，有助於日後維修保養計畫的規劃。

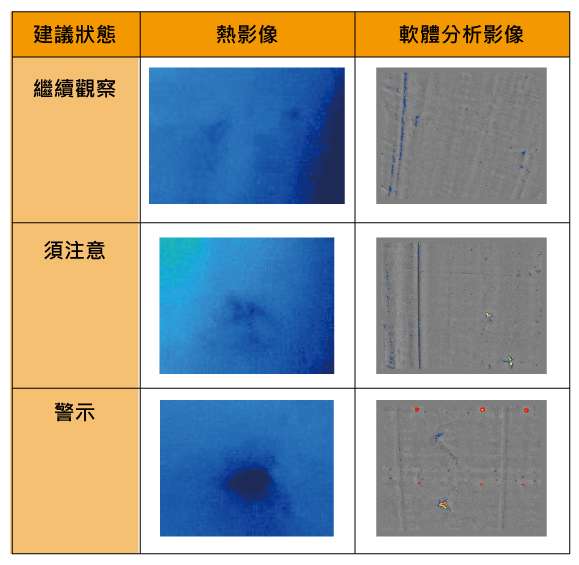

圖表1：熱影像呈現表面溫差，透過軟體分析，辨別橋墩狀態是否需要進一步處理。(圖源：FLIR)
圖表2：IrBAS還能夠區分不同類型的損壞，如浮起、剝落、漏水和異物汙染。(圖源：FLIR)
IrBAS團隊將多台熱像儀進行了多種測試，在不同感測器、不同波段等規格之間比較。

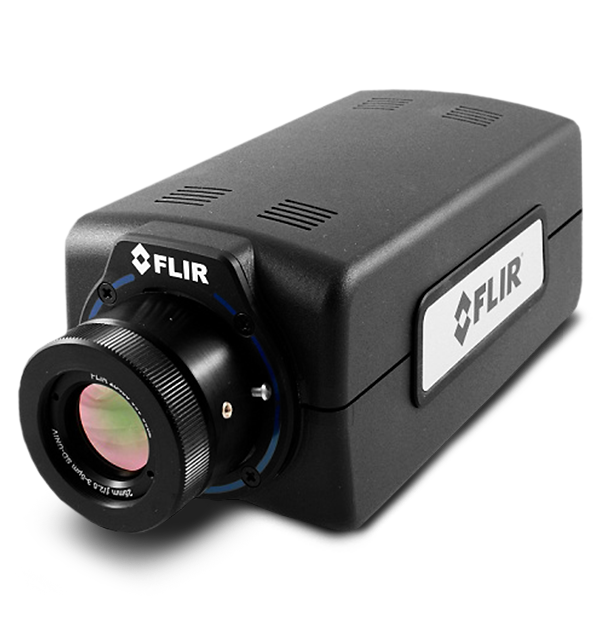

最終，團隊選定FLIR A6701sc (InSb)熱像儀做為他們的檢測設備。FLIR A6700 MWIR系列熱像儀，解析度高、靈敏度高，能夠滿足高速拍攝的需求，適用於製程監控、科學研究等各式領域應用。
下方為IrBAS團隊實測拍攝橋梁在不同感測器與不同波段下，天空的反射溫度對量測結果所造成的影響，可見FLIR A6700系列的設備，表現最佳，最能夠符合建物結構檢測的需求。

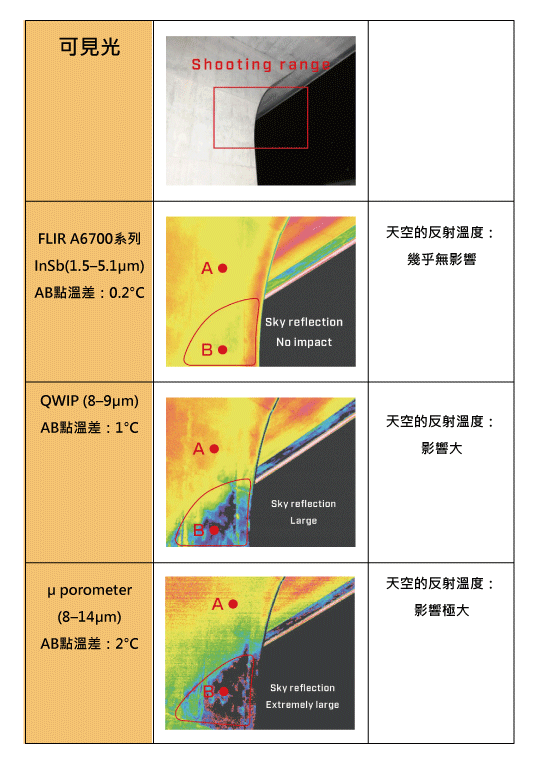

圖表3：不同熱像儀受到天空反射的測溫表現(圖源：FLIR)
FLIR A6700 MWIR中波紅外線熱像儀，專門為電子產品檢查、製程監控、科學研究和非破壞性檢測等用途設計，是量測高速溫度事件和熱源目標的最佳選擇。
如有相關需求，請電洽強將公司：02-29998878，將有專業團隊為您服務，幫您找到最符合需求的設備！
-
此文編譯自：
2. Safe, Low-Cost Diagnosis of Concrete Structures with High-Definition Thermal Imaging (2021)
